浴室有一顆LED嵌燈壞掉幾個月了,今天心血來潮拔下來修理! 我很喜歡LED燈,除了省電環保之外還非常容易修理! 所有的零件都可以在淘寶買的到! LED 嵌燈原則上分為兩個部分,變壓器和燈具的部分! 一般來說大部分都是變壓器壞掉,所以我也會買一些當庫存放著維修或是DIY 燈具來用! 不過這次壞掉的嵌燈是LED燈珠壞掉,剛好可以拆開來介紹!

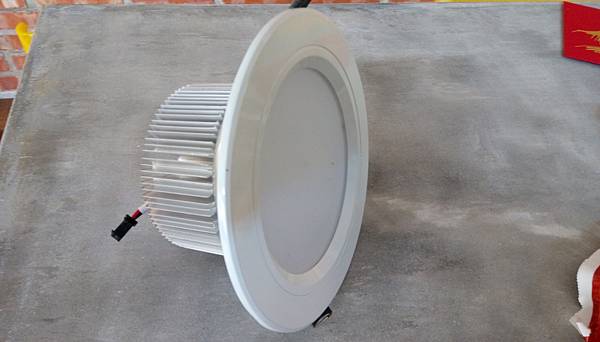

這是9W 的LED崁燈! 黑色的Connector 是標準的規格,跟任何變壓器都可以插入!

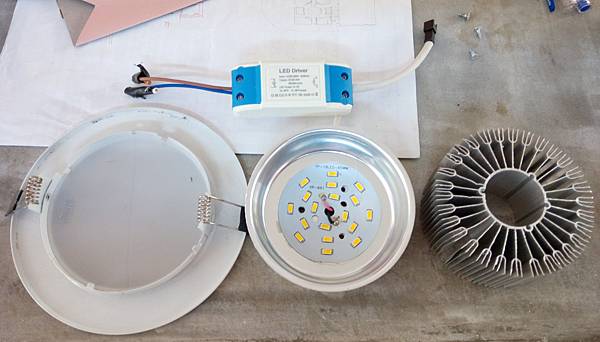

分解開來上方是變壓器,下方由左而右依次是燈罩,燈板和散熱片!

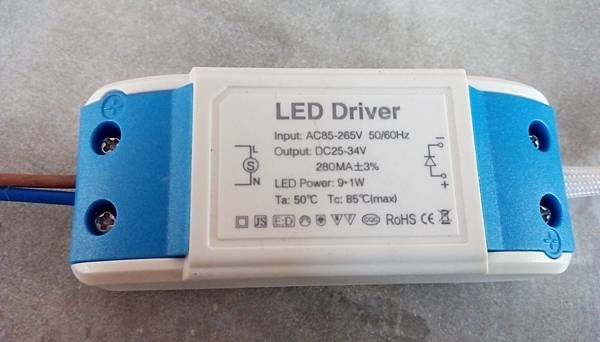

變壓器的規格是依功率來分,以下面這顆來說是9x1W 也就是支援1W 的LED 串聯9顆! 輸出電流是固定280mA! 電壓是DC25-34V! 一搬LED 燈珠的規格電壓是3V左右,電流300mA 左右! 如果是串聯電壓就需要9顆 x 3V=27V, 所以變壓器是25~34V 就是為了符合這個規格! 有些變壓器是會自動偵測可以支援不同瓦特數的, 例如標示3~5W 就是表示可以用在3W 或者5W 燈具上的! 這種變壓器一般都支援全電壓 AC85-265V,也就是全世界通用,既使大陸淘寶買回來也可以用! 不過另外有一種LED 沒有變壓器,是直接讓LED串聯用AC 去降壓的,這種就要小心了! 電壓不能通用!

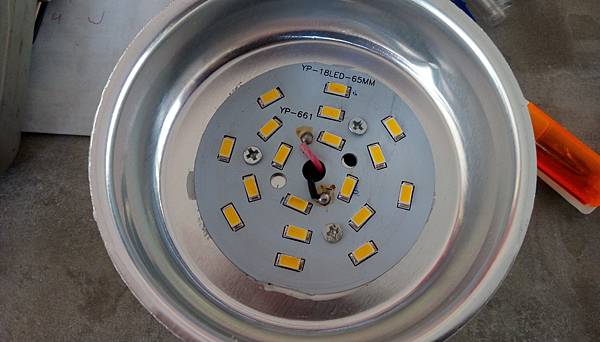

分解後可以看到電路板(鋁基板) 上面總共有18顆LED! 剛才提到變壓器規格是1W x 9顆 LED! 但是這裡的LED 是0.5W 的18顆,也就是 9串兩並(9顆串聯再並聯另一組9顆串聯)! 電壓依然是3Vx9 顆=27V, 電流280mA 會分流,也就是每顆LED 經過的電流約是280mA/2=140mA!

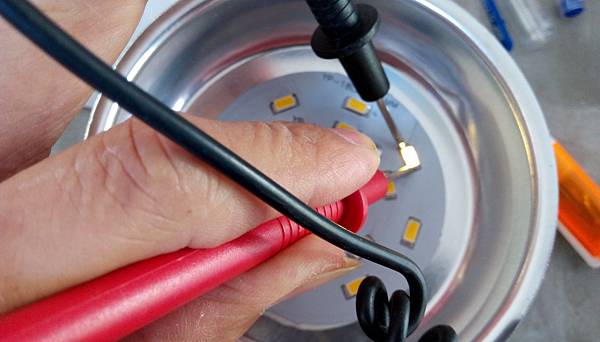

由於LED是串聯的,所以只要壞掉一顆,整排就不亮! 好處是只要找到壞的那顆換掉就行了! 用電表的量測電阻功能,開到open/short 的檔位,紅色接LED+,黑色接LED-, 電表會提供一個小電源,如果LED正常就會亮! 如果不確定LED正負極,沒關係! 反過來再量一次就行! LED 不會燒壞! 下圖LED亮了就表是正常! 一共找到兩顆壞掉,分別在兩個串聯線路上! 應該是一開始只有單邊壞掉,我沒注意到後來因為沒有分流,電流全灌到另一邊,最脆弱那顆就燒了!

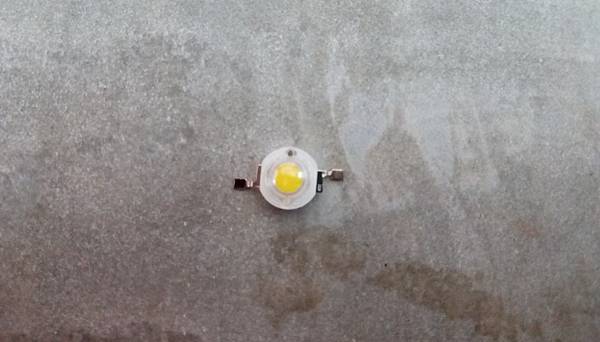

我手邊沒有0.5W 的LED, 以前有看到1W 的1顆1元新台幣到是買了100顆當庫存! 就拿來頂著用! 根據剛才的計算每個迴路上通過LED的電流是140mA,LED上的壓降是3V! 這顆1瓦的規格是300mA/3V,拿來用只是比較不亮,等於是把1W 的降成0.5W 來用,考慮到散熱的問題,這樣反而比較好! 下面LED 右邊Pin 腳有記號,就是正級!

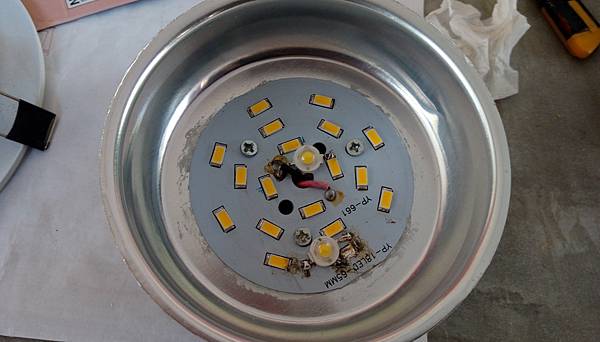

本來要將壞的LED拆下來,但是可能是有背膠吧! 拆不下來搞得爛爛的,於是就直接跨過線路焊上去! 紅色的線是電源正級,黑色是負! 電路板上可以看出線路的layout 照片看不出來! 找到適合的點後刮開防焊漆焊上就行了!

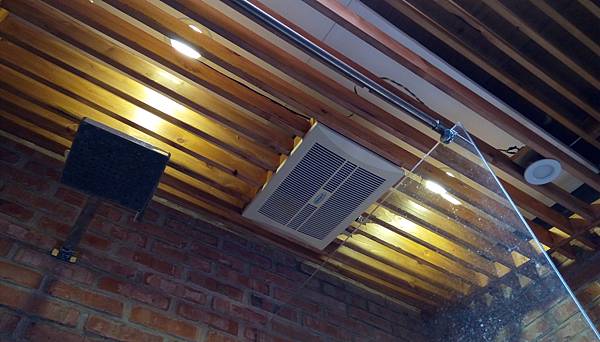

測試完再組裝回去,再將燈裝回去就行了! 左邊的燈右亮回來了!
