【加壓馬達】 @ What I built my cabin

一開始想說水塔的高度有6米高的水位差可以不用裝加壓馬達,湊合著用! 但是後來裝了大胖慮水器水壓就小到不行了....洗屁屁的噴頭完全沒力了! 功能完全喪失......上完沒洗真的很難過的! 其實加壓馬達也不貴,1/4P 的才2000不到,但是我手邊剛好有一顆1/2P的馬達,9成新,不用可惜,放著也會壞吧! 於是就想說來改造一下變加壓馬達! 台灣市面上賣的加壓馬達在進水出水的模組都是特別開模的,沒法直接買來用,上淘寶找了一下,看到有賣壓力開關套件,研究了一下應該可行也不貴,就買來試看看了! 另外看它上面的規格,如果接110V 只用到5.2A! 電流很小,我用2.0mm 的電線就綽綽有餘了,所以就不用接220V了! 加壓馬達原理大概就是一個壓力開關來開關馬達,壓力到了後就開關跳掉,另外還有一個壓力桶和逆止閥來構成!

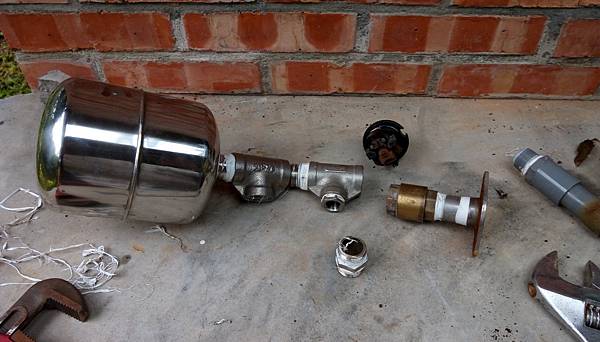

我在淘寶買了整組套件包含不銹鋼壓力桶,逆止閥,四通和壓力開關,可是品質很差...用了一年後壓力開關常誤動作,銅四通也裂掉漏水! 用了一年了也了解原理了,所以就買了2個不銹鋼的3通來取代原來的銅四通! 壓力開關就拆舊的加壓馬達上的來用,另外再買四分轉3分的連接頭來連接壓力開關! 下面照片是新買的不鏽鋼3通搭配之前淘寶買的零件!

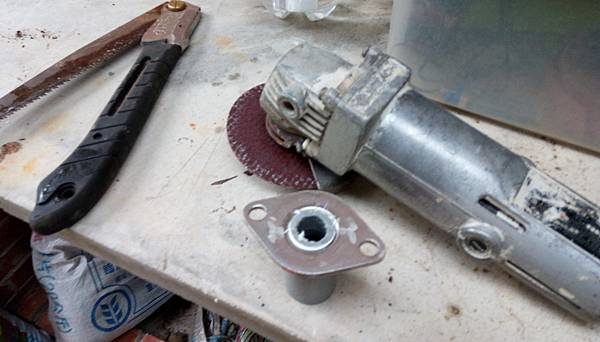

PVC的水管頭要鎖上不鏽鋼片,但是螺紋太長會頂到馬達,所以就拿砂輪機切平!

將PVC水管頭鎖進馬達,之後再用膠連接PVC管! (進水管)

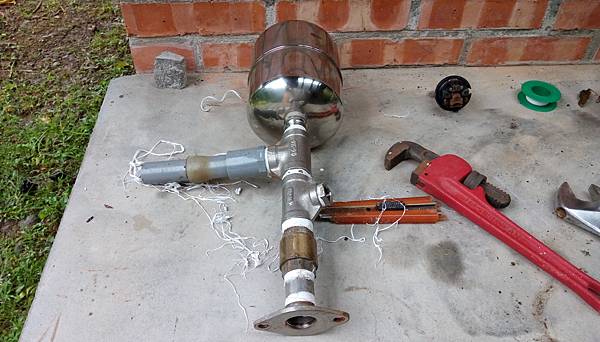

將馬達出水口依次鎖上立布,逆止閥,三通(側面4分再轉三分給壓力開關),三通(側面給出水,上面接壓力桶)! 逆止閥的功能是當水壓到設定值時馬達會停止工作,這時來防止水回流到馬達造成壓力流失再次啟動馬達! 所以逆止閥的位置不能裝錯!

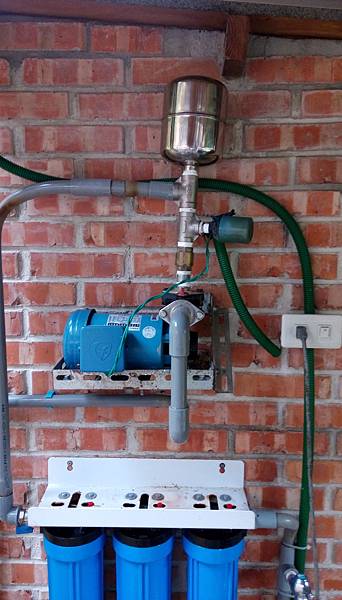

將組合好的壓力開關組件裝上馬達後發現3通連接處會漏水....這個真的很難搞! 拆下來再次鎖緊,但是要把配好的PVC管鉅掉才拆的下來....再次接上,PVC連接頭也要再次換新的! 前前後後搞了好幾次....馬達是鎖在萬能角鋼作成的固定座,角鋼也是以前買來當鷹架,之後再裁來二次利用的! 綠色的管是CD管,配電源明線用的! 提供電源給加壓馬達和洗衣機用的!

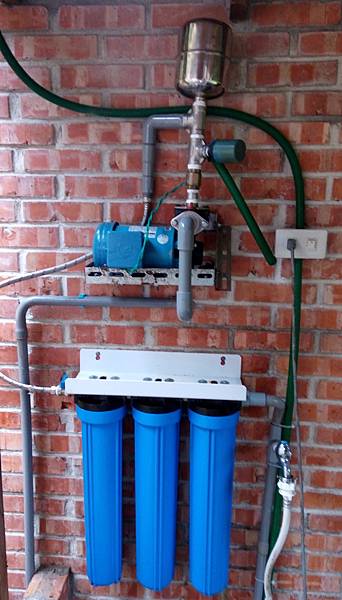

最後乾脆將出水進濾水器的部分改成高壓管,用快速接頭! 這樣拆裝就沒問題了! 不用再鉅PVC管了! 下方PVC管是進水,經過馬達往上透過逆止閥(銅色的) 再透過3通轉PVC管再轉高壓軟管出水到下方濾水器! 當然3通也可以接6分轉公4分的直接接高壓軟管,但是我手上沒轉接頭所以用PVC管來轉4分! 背面磚牆是工具間的牆面,是用淘汰下來的磚砌的,當然也隨便砌的,所以比較粗一點...
